Actionneurs Linéaires de Précision | Force Élevée, Mouvement Fluide

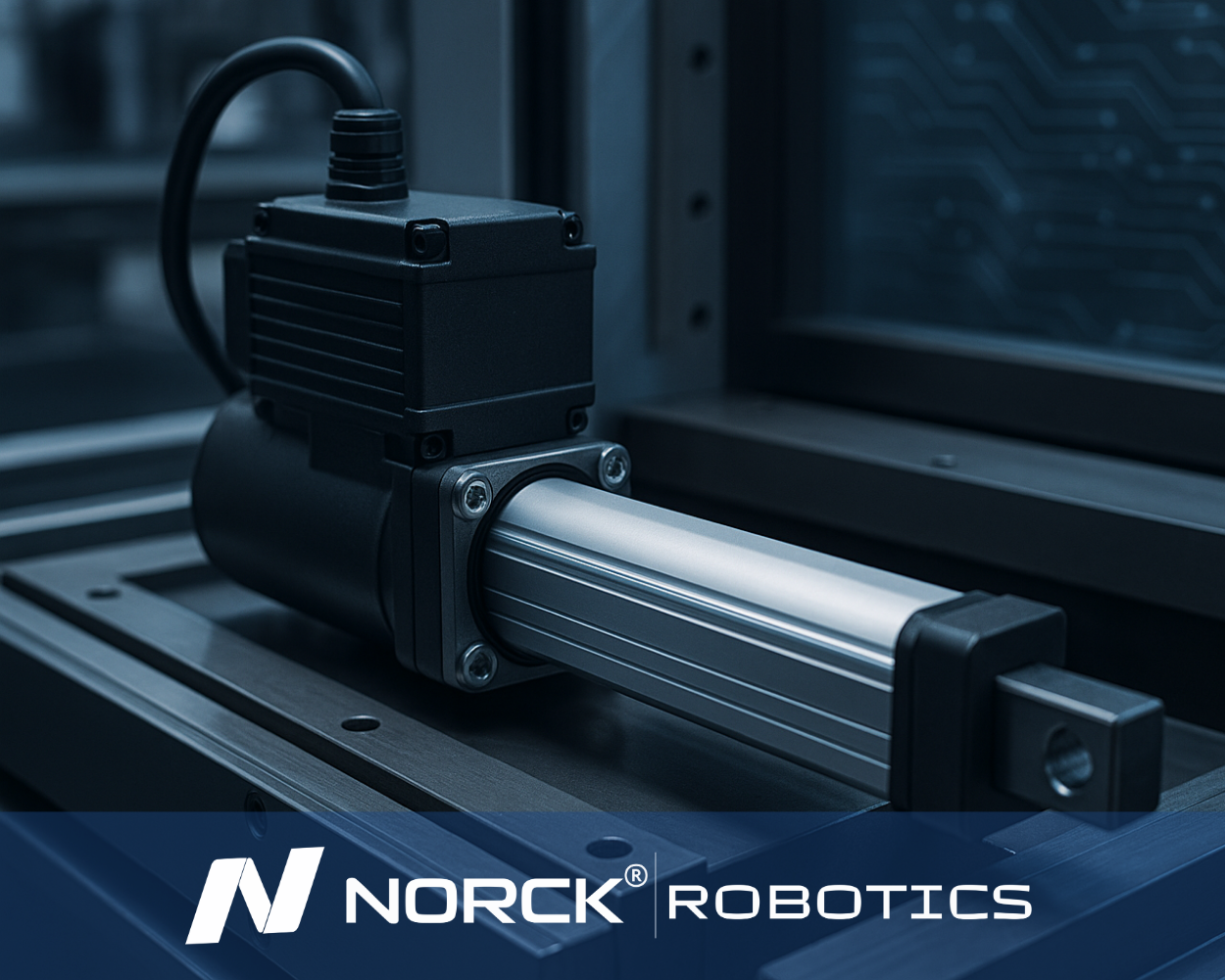

Un actionneur de mouvement linéaire convertit une source d'énergie telle que l'électricité, un fluide sous pression ou de l'air comprimé en mouvement en ligne droite. Au lieu de faire tourner un arbre, il pousse ou tire selon un seul axe. Cela fait d'un actionneur linéaire de précision un choix idéal pour les tâches de levage, serrage, positionnement et pressage robotisés qui exigent une précision constante. Pour les applications exigeantes, un actionneur linéaire à haute force offre une sortie linéaire puissante et contrôlée.

Pourquoi les robots utilisent des actionneurs linéaires

• Le mouvement linéaire direct améliore la précision de positionnement et réduit les pertes mécaniques

• Les conceptions compactes et étanches s'intègrent facilement dans les bras robotiques, les préhenseurs et les dispositifs médicaux

• La rétroaction numérique ou analogique intégrée, comme les encodeurs ou les capteurs Hall, permet un contrôle en boucle fermée

• De nombreux modèles d'actionneurs linéaires de précision atteignent une répétabilité supérieure à ±0,05 mm

La plupart des unités électriques associent un moteur à une vis de puissance :

1. Vis de transmission : rentable, friction modérée, adaptée aux cycles de service de 40–60 %.


2. Vis à billes : les billes en circulation réduisent la friction → rendement supérieur, durée de vie prolongée.


3. Courroie ou crémaillère-pignon : courses plus rapides sur longs trajets, rigidité inférieure.


4. Moteur linéaire / bobine acoustique : pas de vis ; poussée électromagnétique directe pour des mouvements ultra-fluides à l'échelle du micromètre.



Un écrou se déplace le long de la vis (ou le chariot le long du rail), transformant le couple rotatif en poussée linéaire. Les interrupteurs de fin de course intégrés ou les capteurs magnétiques arrêtent le mouvement aux extrémités de la course.

Avantages

• Précision : résolution en micromètres avec retour d'encodeur.


• Intégration : câblage simple ; bibliothèques PLC ou CANopen disponibles.


• Propre et silencieux : pas de fuites hydrauliques, < 55 dB sur la plupart des modèles électriques.


• Entretien réduit : roulements scellés ; graissage périodique ou relubrifiant des vis uniquement.



Inconvénients

• Plafond de force : les types électriques plafonnent à environ 10–15 kN ; l'hydraulique va beaucoup plus loin.


• Limites de vitesse : le pas de la vis et le régime du moteur limitent les cycles rapides (environ 1 m s⁻¹ typiquement).


• Coût : les unités électriques de qualité servo coûtent plus cher initialement que la pneumatique.


• Sensibilité à la température : la lubrification et l'électronique nécessitent une réduction de capacité en dessous de −20 °C ou au-dessus de +70 °C.

• Contrôle de production de bout en bout – Usinage CNC certifié ISO, anodisation et assemblage en salle blanche sous un même toit


• Traitements d'usure propriétaires – renforcent la résistance à la corrosion et à l'abrasion pour les applications de lavage, sous vide et haute température


• Précision sans jeu – vis usinées avec précision et roulements précontraints pour un mouvement fluide sans effet de rattrapage


• Performance configurable – choisissez des courses, des forces de sortie et des ensembles de capteurs personnalisés sans prolonger les délais de livraison


• Coûts de durée de vie prévisibles – les essais de durée de vie accélérée et les options de surveillance d'état minimisent les temps d'arrêt imprévus


• Opérations durables – les cellules d'usinage économes en énergie et l'emballage recyclable réduisent l'empreinte de votre projet


• Réseau d'assistance mondial – ingénieurs d'application et centres de pièces de rechange en Amérique du Nord, en Europe et en Asie

1. Course de course : distance de déplacement + marge de sécurité (~10 %).


2. Force / charge : forces statiques + dynamiques ; inclure un facteur de sécurité de 25–50 %.


3. Vitesse : cycles par minute ; vérifier le pas de la vis par rapport au régime du moteur.


4. Précision et jeu : choisir une vis à billes ou un guide linéaire pour < 0,02 mm de jeu.


5. Cycle de service : % du temps sous charge ; affecte la durée de vie du moteur et de la vis.


6. Environnement : poussière, lavage à haute pression, rayonnement, températures extrêmes.


7. Rétroaction et contrôle : potentiomètre analogique, codeur incrémental ou codeur absolu selon les exigences du système.


8. Alimentation et interface : 12 / 24 V CC, 48 V CC ou alimentation hydraulique ; vérifier la consommation de courant et la compatibilité du contrôleur.
